Télécharger maintenantPOINTS FORTS
Généralités
- Mesure simultanée des aérosols alpha et bêta artificiels
- Mesure directe des activités sur le site de piègeage
- Compensation et mesure de la radioactivité naturelle (filiation Rn/Tn)
Caractéristiques
- Détecteur proportionnel à trois voies à grande surface avec une efficacité alpha et bêta élevée
- Accumulation d'aérosols sur un filtre de grande surface de 200 mm de diamètre
- Mesure continue et vérification des alarmes pendant le piégeage
Caractéristiques supplémentaires
- Méthode de mesure indépendante de l'énergie
- Indépendamment du rapport radon/thoron
- Largement indépendant de l'état d'équilibre des dérivés du radon/thoron (dépendant de l'extraction de l'air sur le site de l'installation)
APERÇU DES PRODUITS
LB 150 D-R
Application
Le moniteur de particules alpha-bêta LB 150 D-R peut être déployé pour la mesure de l'activité alpha et bêta artificielle aéroportée dans
- Installations nucléaires du cycle du combustible nucléaire et production de produits de fission
- Stockage et traitement des déchets nucléaires
- Laboratoires avec cellules chaudes
- Surveillance des substances émettrices d'alpha (transuraniennes)
Le moniteur de particules LB 150 D-R utilise un filtre fixe et est un véritable moniteur en temps réel, puisque la collecte, la détection et l'évaluation sont effectuées simultanément.
Échantillonnage
Le taux d'échantillonnage très élevé de 40 m³/h garantit un échantillonnage représentatif tant pour la surveillance des cheminées avec extraction isocinétique que pour la surveillance de l'air des locaux ou du lieu de travail.
Collecte et détecteur de particules
L'air échantillonné est aspiré à travers un filtre en fibre de verre de classe S de 200 mm de diamètre. Le détecteur, un compteur proportionnel de grande surface avec une mince fenêtre d'entrée, est situé directement au-dessus de la zone de collecte à une distance de 7 mm et mesure l'intensité du rayonnement des désintégrations alpha et bêta.
L'unité de collecte de particules étanche à l'air peut être faite en acier inoxydable ou en téflon selon l'application.

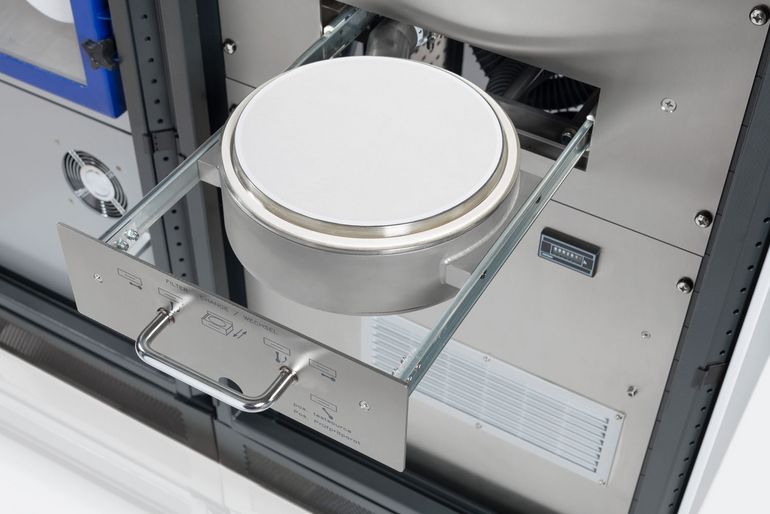

200 mm ∅ Plaque frittée de support de filtre avec mécanisme de tiroir
DONNÉES TECHNIQUES
| Pompe | pompe à turbine silencieuse |
| Filtre disque | filtre en fibre de verre, classe S n° 8, Ø 200 mm ou équivalent |
| Conditions ambiantes | |
| Température ambiante | 0 à 50 °C |
| Température de l'air de l'échantillon | jusqu'à 85°C |
| Humidité | max. 95 % d'humidité relative |
| Détecteur | |
| Type | Compteur proportionnel triple GFDZ 200 en construction sandwich |
| Bouclier de plomb | 4 pi 2 cm (5 cm en option) |
| Gaz de comptage | Méthane, gaz naturel, propane Ar-CH4 |
| Consommation de gaz | env. 2 l/h |
